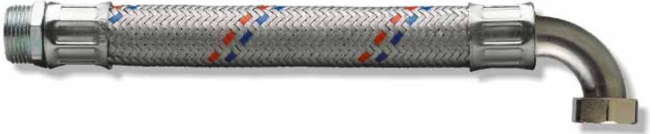

Tubi flessibili in acciaio zincato con curva femmina

Antivibranti trecciatura acciaio INOX AISI 304, raccordi m.f. gomma EPDM. - Art. 305

Tubi flessibili in gomma EPDM per uso alimentare, con trecciatura in acciaio zincato o in lega d’alluminio, raccordi in acciaio zincato od ottone nichelato pinzati alle estremità. Tecniche produttive d’avanguardia e materiali di qualità ne garantiscono la durata nel tempo. Per la loro elasticità e flessibilità non trasmettono vibrazioni tra i due punti ai quali sono collegati, che possono anche essere disassati e in posizioni così scomode da impedire un normale collegamento con tubi rigidi.
A richiesta si possono fornire lunghezze a misura e tubi per fluidi diversi.

Informazioni tecniche

Pressione Nominale PN da G¼" a G1.¼"10 Bar a 20°C
Pressione Nominale PN da G1.½" a G 3" 6 Bar a 20°C
Diamtro Nominale DN da G¼" a G 3"a sedi piane
Temeperatura esercizio max 90° C
Natura del fluidoacqua

Articoli in questa sezione:

Ø interno mm 19, Ø Nominale raccordo m/f 3/4"

Codice

lungh.
mm

T° Max

Pressione
Nominale

Fluido

305.040330080°C10 bar a 20°Cacqua
305.040440080°C10 bar a 20°Cacqua
305.040550080°C10 bar a 20°Cacqua
305.040660080°C10 bar a 20°Cacqua
305.040880080°C10 bar a 20°Cacqua
305.0410100080°C10 bar a 20°Cacqua

Ø interno mm 25, Ø Nominale raccordo m/f 1"

Codice

lungh.
mm

T°Max

Pressione
Nominale

Fluido

305.050330080°C10 bar a 20°Cacqua
305.050440080°C10 bar a 20°Cacqua
305.050550080°C10 bar a 20°Cacqua
305.050660080°C10 bar a 20°Cacqua
305.050880080°C10 bar a 20°Cacqua
305.0510100080°C10 bar a 20°Cacqua


Ø int. mm 32, Ø Nominale racc. m/f 1.1/4"

Codice

lungh.
mm

T°Max

Pressione
Nominale

Fluido

305.060330080°C10 bar a 20°Cacqua
305.060440080°C10 bar a 20°Cacqua
305.060550080°C10 bar a 20°Cacqua
305.060660080°C10 bar a 20°Cacqua
305.060880080°C10 bar a 20°Cacqua
305.0610100080°C10 bar a 20°Cacqua

Ø int. mm 40, Ø Nominale racc. m/f 1.1/2"

Codice

lungh.
mm

T°Max

Pressione
Nominale

Fluido

305.070330080°C6 bar a 20°Cacqua
305.070440080°C6 bar a 20°Cacqua
305.070550080°C6 bar a 20°Cacqua
305.070660080°C6 bar a 20°Cacqua
305.070880080°C6 bar a 20°Cacqua
305.0710100080°C6 bar a 20°Cacqua
