Manometri in acciaio INOX AISI 316

Con glicerina, cassa in acciaio, con attacco radiale.


Manometri con glicerina con cassa e connettori in ottone OT58.
I Manometri con cassa d’acciaio INOX, attacco in ottone e liquido di glicerina hanno una maggiore precisione della lettura delle pressioni.
A richiesta sono fornibili manometri con diametri ed attacchi diversi.

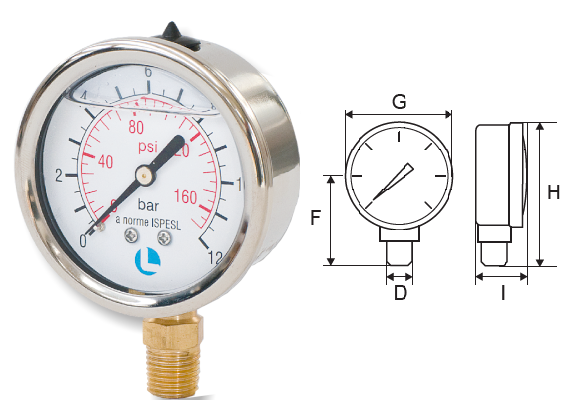

50 Attacco radiale 1/4
D = ¼";  F = mm 46;
G = mm 50;  I = mm 28: H= mm 70.

CodiceTipoScala barScala psi
654.0506 MR60-60-87
654.0512MR120-120-174

  63 Attacco radiale 1/4
D = ¼";  F = mm 50;
G = mm 63;  I = mm 30.

CodiceTipoScala barScala psi
654.0606 MR60-60-87
654.0612MR120-120-174
 654.0616MR160-160-232
 654.0620MR200-200-290
 654.0625MR250-250-362

  100 Attacco radiale 1/2
D = ¼";  F = mm 82;
G = mm 100;  I = mm 36.

CodiceTipoScala barScala psi
654.1006 MR60-60-87
654.1012MR120-120-174
654.1016MR160-160-232
654.1025MR250-250-362
654.1050MR500-500-725

Informazioni tecniche

  • Attacco filettato in acciaio INOX
  • Cassa: acciaio inox
  • Quadrante: doppia scala nera e rossa su fondo bianco
  • Lancetta: alluminio verniciato in nero
  • Coperchio: policarbonato trasparente
  • Tipi di attacco: radiale
  • Diametri attacco: G¼" 50 mm e 63 mm BSP, BSPT, NPT
  • Diametri attacco: G½" 100 mm e 63 mm BSP, NPT
