Brass 10" - Cartuccia di filo avvolto

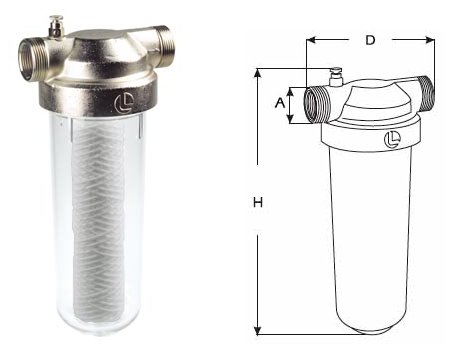

![Schema Raccordi speciali](/images/2023/11/18/brass-filo-avvolto-con-schema-2.jpg)
FILTRI BRASS 10"
Filtro Brass 10"
A | D | H |
(*)MM G¾" | mm 230 | mm 330 |
(*)MM G1" | mm 230 | mm 330 |
FF G1" | mm 150 | mm 330 |
MM G1.¼" | mm 150 | mm 330 |
(*)FF 1.¼" | mm 150 | mm 330 |
(*) Con raccordi applicati
Dati tecnici:
- Portata senza cartuccia:vedi tabella
- Attacchi:
MM 3/4”, MM ", FF 1", MM 1.1/4", FF 1.1/4". - Pressione massima di esercizio: 20 bar a 20° C
- Temperatura max. di esercizio: 50° C
- Cartucce disponibili: con filo avvolto, 10”
- Perdita di carico 25%
- Natura del fluido: acqua
Articoli disponibili:
Codice | Attacchi compresi | A(G) | D | H | Portata |
431.1040 | MM 3/4” | 3/4" | 230 | 330 | 2400 |
431.1050 | MM 1” | 1” | 230 | 330 | 3500 |
431.1050 | FF 1” | 1” | 150 | 330 | 3500 |
431.1060 | MM 1.1/4” | 1.1/4” | 150 | 330 | 5200 |
431.1060 | FF 1.1/4” | 1.1/4” | 150 | 330 | 5200 |
(*) Portata senza cartuccia in lt/h
